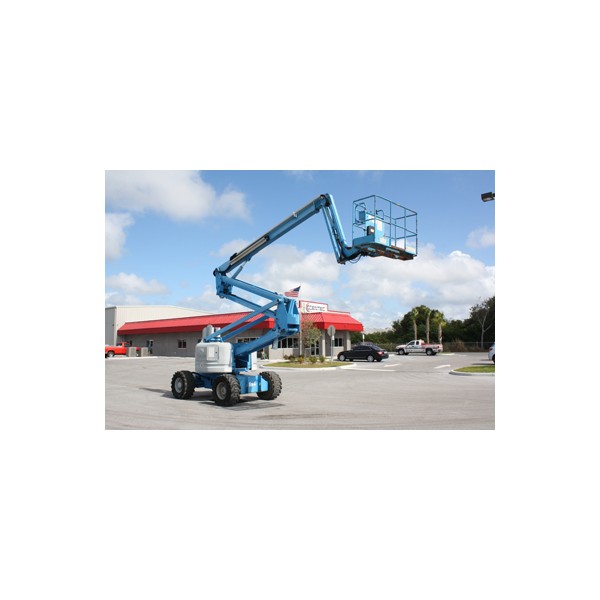

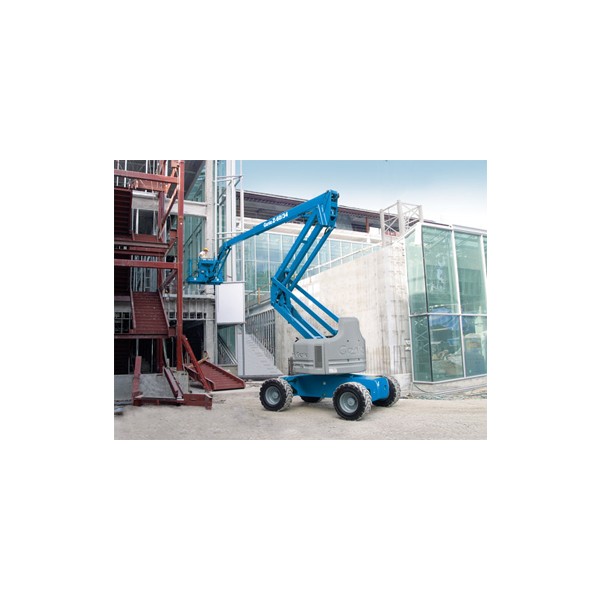

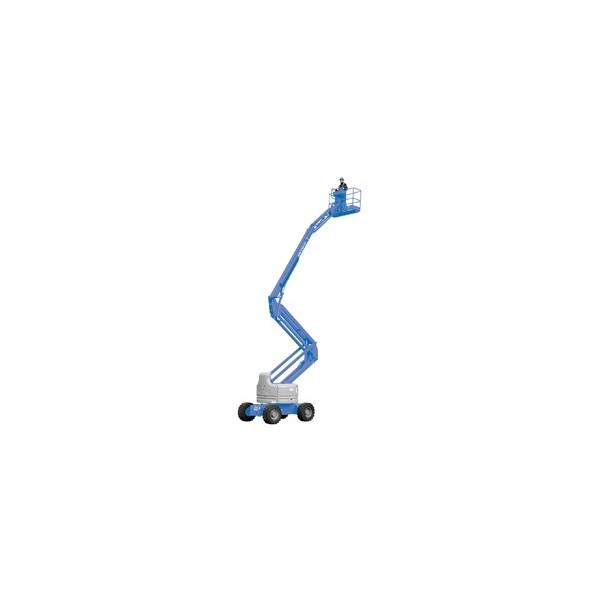

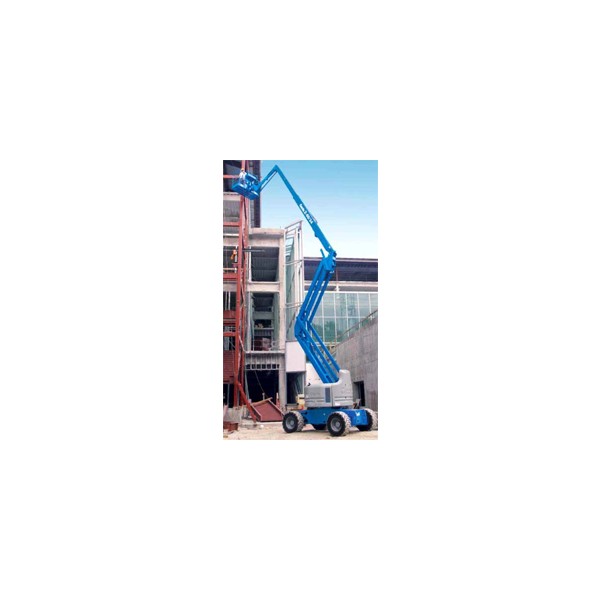

Z-60/37
향상된 도달거리
20.1M의 최대작업높이까지 100초에 도달
이중 평행사변형 라이저
향상된 설계로 붐을 접거나 펴지 않고서 수직면을 따라 상승 또는 하강할 수 있음
고객형 맞춤 구성
엔진 옵션 : Deutz 디젤 42Kw, Deutz 디젤 27Kw, Ford GAS/LPG 61Kw
플랫폼 옵션 : 철제 1.8M(기본) , 철제 2.4M(옵션)
구동 옵션 : 4×2 구동 (30% 등판), 4×4 구동 (45% 등판)
축 옵션 : 진동 4륜 구동, 진동 2륜 구동, 비진동 2륜 구동
타이어 : 산업용 공기 주입식, 산업용 폼 처리식, 험한 지형용 공기 주입식, 험한 지형용 폼 처리식
완전 비례식 기능 제어
원할한 조작과 위치 조정이 쉬워지며, 작업 영역에 빠르고 정확하게 접근하여 최대 생산성을 보장함
최대 227Kg의 적재 중량 및 두 명의 작업 인원과 충분한 여유공간을 확보
수동식 유압 오버라이드 시스템, 플랫폼의 AC전원 콘센트
Z-45/25 : 180°수평회전
Z-45/25 J : 160°수평회전 및 144°수직이동
진동 축 잠금 장치
붐의 상승이나 턴테이블 회전시진동 축을 자동으로 잠그어 작업자를 보호
고르지 못한 지면에서 주행 중에도 편안한 승차감을 제공함
안전하고 편리한 조정판
사용자의 안전과 편리함을 위하여 지상조정판 및 작업대 조정판이 부착되어 있음
지상 제어판 : 유압 다기관 옆에 위치
작업대 조정판 : 플랫폼에 위치
한국어로 제작된 작동설명서 및 안전 표식
모든 지시사항과 안전 표식 및 설명서가 한국어로 제작되어 공급됨
주행 가능 시스템
주행 및 조정 기능이 제어기 조작과 반대위치인 경우 운전자에게 알려줌
높은 각도 조정 및 제로 테일 스윙
작은 회전 반경과 제로 테일 스윙으로 좁은 작업 공간에서 탁월한 조종성을 자랑함
쉬워진 유지보수
- 부품 수의 감소로 정비에 필요한 작업이 줄어들었으며, 부품 트레이는 수리 중에 쉽게 접근
제품사양
구분/모델 | 2 * 4WD | 4 * 4WD |
---|
작업높이 | 20.1M | 20.1M |
---|
플랫폼 높이 | 18.1M | 18.1M |
---|
높이 (적재시) | 2.46M | 2.54M |
---|
길이 (적재시) | 7.9M | 7.9M |
---|
너비 | 2.13M | 2.29M |
---|
휠베이스 | 2.41M | 2.36M |
---|
지상여유(최소) | 30cm | 30cm |
---|
플랫폼 길이/너비 | 76cm / 183cm | 76cm / 183cm |
---|
수평도달거리 | 11.1M | 11.1M |
---|
업앤오버 여유 | 6.9M | 6.9M |
---|
리프트용량 | 227kg | 227kg |
---|
회전반경(내부/외부) | 3.35M / 5.9M | 3.35M / 5.9M |
---|
턴테이블회전 | 360˚ 연속식 | 360˚ 연속식 |
---|
턴테이블테일스윙 | zero | zero |
---|
플랫폼회전(수평/수직) | 180˚ / - | 180˚ / - |
---|
전원 | Ford LRG 425 EFI Gas/LPG 82hp(61kw), Deutz Diesel F4L 1011 56hp(42kw) | Ford LRG 425 EFI Gas/LPG 82hp(61kw), Deutz Diesel F4L 1011 56hp(42kw) |
---|
주행속도(적재시/상승시) | 0~5.6 Km/h 0~1 Km/h | 0~7.7 Km/h 0~1 Km/h |
---|
제어 | 12V DC 비례제어 | 12V DC 비례제어 |
---|
보조동력장치 | 12V DC | 12V DC |
---|
타이어 | 32*12-15, 20ply | 15*19.5, 12ply |
---|
등판능력 | 30% | 35% |
---|
유액탱크용량 | 170 L | 170 L |
---|
연료탱크용량 | 83 L | 83 L |
---|
중량 | 5,987kg | 6,123kg |
---|
