제품특징

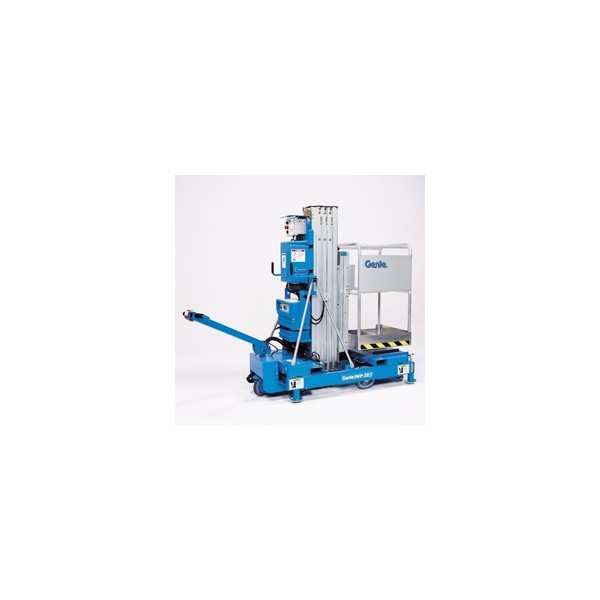

《 GENIE 제품 》Industrial Work Platform Super Series(IWPS)

IWP Super Series는 지지대 일체형 모델로써 기계무게에 상관없이 설치가 빠르고 간단하여 고소작업을 보다 신속하고 간편하게 할 수 있습니다. 이러한 편리함에도 불구하고 지지대 분리형 작업대(AWPS)에 비하여 경제적이고 10.8M까지 작업이 가능합니다.

제품사양

* 제품특징


1. 안전하고 신속한 설치
   • 베이스는 유압식으로 상승/하강 작동됨
   • 베이스가 상승되면 지지대가 동시에 상승되며, 바퀴가 지면에 부착되어 IWPS를 이동시킬 수 있음
   • 반대로 베이스가 하강되면 바퀴는 지면으로부터 분리되고 일체형 지지대가 지면에 밀착되어 IWPS의 설치를 완료시킨 다음 작업대를 상승시킬 수 있음
   • 이러한 일련의 과정은 일체형 지지대가 부착된 베이스를 유압 밸브로 간단히 상승/하강시킴으로써 조정되므로 기존의 지지대 분리형 작업대(AWPS)에 비하여 고소작업을 빠르고 안전하게 수행할 수 있음
2. 수평 감지 및 조절 기능
   • 베이스가 수평이 아니라면 수평 감지 센서가 이를 감지하여 지상 조정판에 베이스의 설치가 잘못되었다는 것을 알리고 작업대 상승기능을 자동 정지시킴
   • 베이스가 수평이 아닐 때는 5Cm 까지 높이가 조절되는 잭이 부착된 지지대 2개를 조정하여 수평을 맞출 수 있음
3. 단단한 기둥
   • IWPS는 10배이상의 하중에도 견딜 수 있는 고장력의 체인으로 연결된 6.4mm 두께의 압출성형 알루미늄 형강으로 기둥을 설계하여, 강도가 높고 내구성이 길며, 유지보수가 필요 없음
4. 두가지 베이스
   • 기본형 베이스 (Stnadard Base)
     • 폭 81Cm × 길이 152Cm인 베이스
     • 작업높이 8.1M, 9.3M 모델에서만 가능하며 Single Door 에서도 출입이 가능
   • 넓은형 베이스 (Wide Base)
     • 폭 102Cm × 길이 152Cm인 베이스

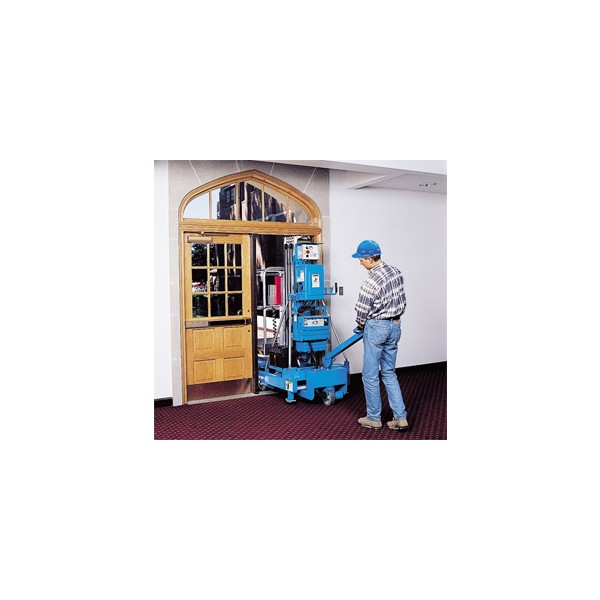

     • 작업높이 8.1M, 9.3M, 10.8M 세가지 모델 모두 선택 가능하며 Double Door로 출입이 가능함
5. 동력 선택
   • AC 동력:110V/60Hz 또는 220V/60Hz중 선택
   • DC 동력:축전지를 사용하는 형태. 축전지는 충전기와 일체형팩으로 구성되어 있으며 기계로부터 쉽게 탈부착할 수 있음
   • 충전기는 110V/220V 겸용이며 주파수 보상의 완전자동 충전기임
6. 안전하고 편리한 조정판 : 사용자의 안전과 편리함을 위하여 지상조정판 및 작업대 조정판이 부착되어 있음
7. 지상조정판
   • 저전압 지시등 : 축전지의 충전량이 낮으면 지시등이 켜져서 충전시기를 알려줌
   • 지상 하강 버튼 : 비상시 지상의 작업자가 작업대를 하강시킬 수 있는 버튼. 전력공급이 끊어져도 작동됨
   • 키스위치 : 자동차의 시동키와 같은 역할. 사용할 줄 모르는 사람과 타인의 사용을 방지하기 위함
8. 작업대 조정판
   • 작업대 하강 버튼 : 전력공급이 끊어져도 작업대의 작업자가 작동시킬 수 있음
   • 이중 작동 버튼 : 작업자의 오동작을 방지하기 위해 이중방식으로 작동되는 상승/하강 스위치
   • 작업대에 AC 콘센트 : 작업대에서 전동공구를 사용할 때 필요
9. 비상 하강 밸브
   • 주전원과 비상전원이 모두 이상이 발생하여 작업대를 하강시킬 수 없을 때, 작업대를 하강시키기 위한 유압 밸브
   • 베이스에 부착
10. 기계에 부착된 한국어 매뉴얼 : 작업자의 안전하고 올바른 사용을 위한 작동설명서와 안전수칙등이 AWP의 요소요소에 읽어보기 편리하게 부착되어 있으며 모두 한국어로 제작, 표기되어 있음
11. 지게차 포크 소켓 : 146mm 폭 x 70mm 두께의 포크포켓은 지게차로 기계를 운반하기 편리하게 해줌
12. 상차용 묶음고리
13. 레인운반용 고리

선택사양

1. Outreach Package
   • 작업대를 수평방향으로 66Cm 이동시킬 수 있는 선택사양으로, 진열장 기계류, 장비등 기계가 접근할 수 없는 장애물위에 작업대를 접근시켜 작업할 수 있게 해주는 장치
   • Outreach Package는 IWP-20S 모델과 알루미늄으로 된 4종류의 작업대에만 부착이 가능함






2. 주행 보조 장치 (Power Wheel Assist)
   • Tumb-rocker 스위치로 작동되는 유압 주행 모타로써 IWP Super Seires를 이동시킬 때 보조 동력 장치로 사용하기 위한 것임
   • 전진, 후진은 물론 동력을 사용하지 않고 이동시킬 수 있는 중립위치까지 스위치를 조작할 수 있음
   • 사용 환경이 잦은 이동과 잦은 작업 위치 변경, 장애물(경사로등)이 많은 환경이라면 주행 보조 장치는 매우 유용한 장치임. (DC모델에만 선택가능)



3. 작업대의 종류 : 모든 작업대에는 발빠짐을 방지하기 위한 15Cm이상 높이의 Toeboard, 작업자의 추락 사고를 방지하기 위한 110Cm이상의 안전 난간이 부착되어 있음




   • 기본 작업대
     • 별도로 선택하지 않아도 모든 모델에 기본 부착되는 작업대
     • 알루미늄이고 69x66Cm 크기이며, 중간 레일형의 출입문이 부착되어 있음
   • 여닫이식 기본작업대
     • 69x66Cm 크기의 알루미늄이며, 작업자가 서서 출입할 수 있는 여닫이식 출입문이 부착됨
     • 모든 모델에 부착가능함
   • 여닫이식 초소형작업대
     • 56x46Cm 크기의 알루미늄이며, 작은 천정판 또는 작은 천정개구부로 작업대를 상승시켜 작업하는 경우에 유용. (Outreach Package는 부착할 수 없음)
   • 여닫이식 소형작업대
     • 66x51Cm크기의 알루미늄이며, 천정판 또는 천정 개구부로 작업대를 상승시켜 작업하는 경우에 유용함
     • 모든 모델에 부착가능
   • 여닫이식 앞출입문 소형작업대
     • 51x66Cm 크기의 알루미늄이며, 여닫이식 출입문이 작업대 전면에 부착된 작업대
     • 모든 모델에 부착가능
   • 앞, 옆출입문이 부착된 대형작업대
     • 76x71Cm크기의 알루미늄 작업대이며 여닫이식 앞출입문과 중간레일형 옆출입문이 부착된 가장 큰 작업대. (Outreach Package는 부착할 수 없음)
   • FRP 기본작업대
     • 74x67Cm 크기의 FRP 작업대. (Outreach Package는 부착할 수 없음)
   • FRP 소형작업대
     • 66x56Cm 크기의 FRP 작업대로써, 작은 천정 개구부를 통하여 작업대를 상승시킬 때 유용한 작업대. (Outreach Package는 부착할 수 없음)



4. 이중 배터리 (Dual Battery Package)
   • 기본 부착 축전지이외에 1개의 축전지가 더 부착되는 것이며 많은 사용시간을 원할 때 유용
   • 주행 보조 장치(Power Wheel Assist Option)에는 기본으로 포함됨
5. 형광등통 : 형광등 교체시 작업대에서 형광등을 안전하고 편리하게 보관하기 위한 통. 작업대에 부착
6. 공구통 : 작업시 사용되는 공구를 안전하고 편리하게 보관하기 위한 통
7. 경광등 / 경보기 : 기계가 작동될 때 항시 점등되는 경광등과 작업대가 하강할 때 작업대 하부의 위험을 소리로써 알리는 경보기
8. 레이저 지시기
   • 작업대에 부착되며, 천정에 빨간 레이져 불빛을 투사하여 작업대가 상승되어 도달될 작업위치를 정확하게 가르쳐주는 장치
   • 안전하고 능률적인 작업을 위하여 매우 유용함
