《 GENIE 제품 》Aerial Work Platform Super Series(AWPS)
AWPS Super Series는 이동성이 탁월하며, 작업대를 받치는 기둥은 매우 단단한 차세대 고소작업대입니다.
* 제품특징

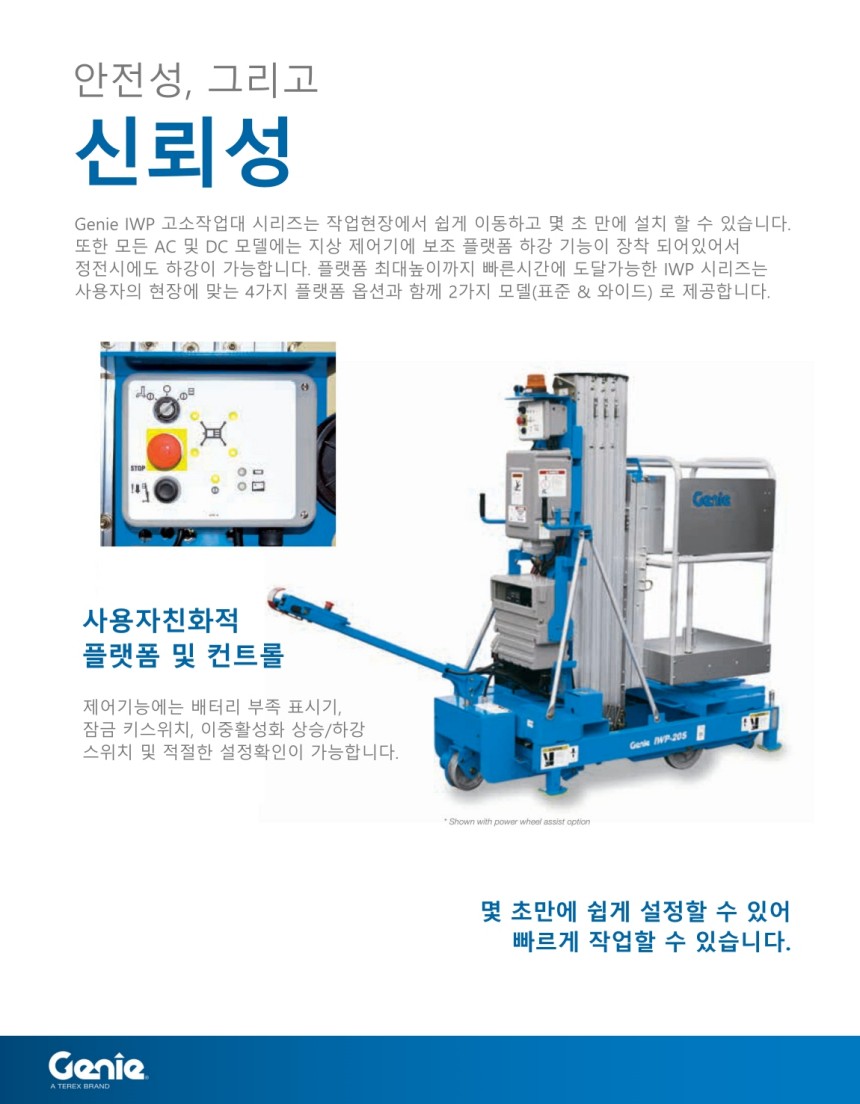

1. 보조 하강장치 : 정전이나 방전시 장비를 하강시킬 수 있는 보조 배터리 내장(비상시 지상 조작 가능)

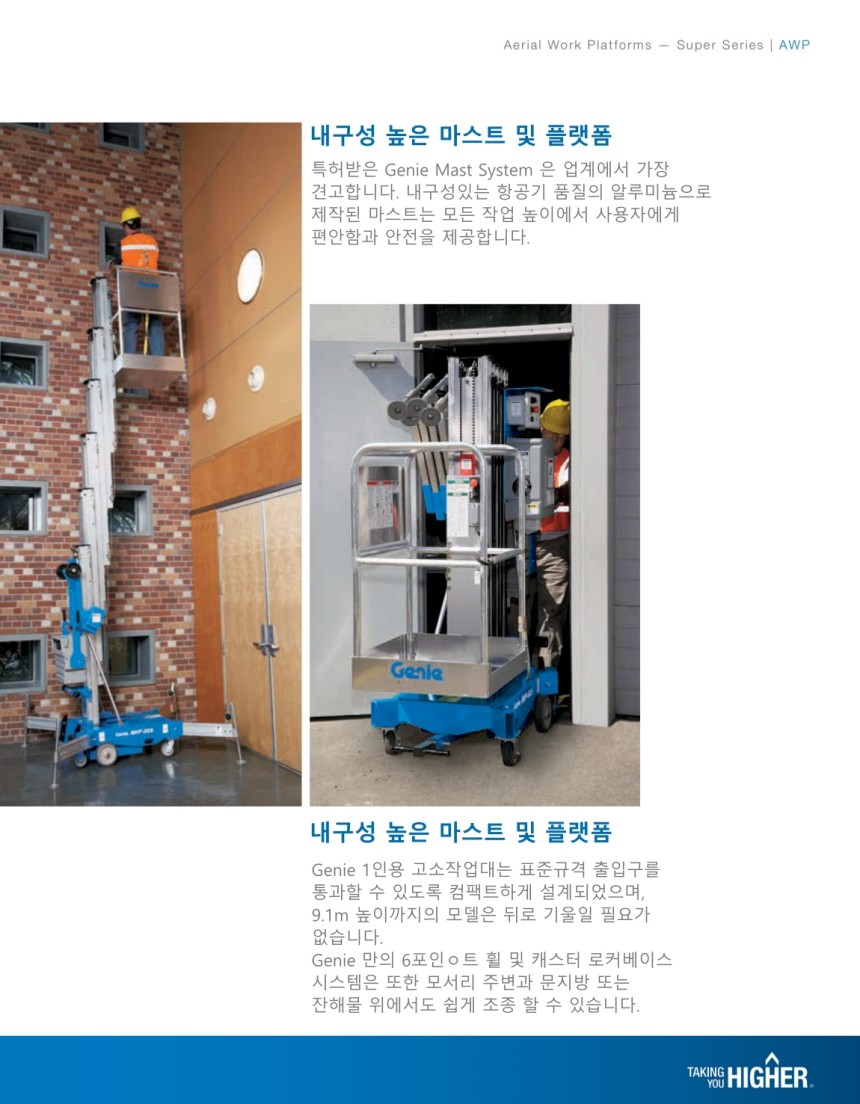

2. 튼튼한 마스트 : 고강도 알미늄 합금으로 제작
3. 틸트백 프레임 : 보관이나 이동을 위하여 장비를 기울이는 장치(AWP-36S, 40S 기본장착)
4. 일반 출입문 통과 : 컴팩트한 디자인으로 일반 출입문 통과가 가능, 엘리베이터 탑재 가능
5. 작업대 AC 전원(AC Power to platform) / 작업대 AC 콘센트(AC Outlet in platform) - (옵션)
6. 콤팩트한 아웃 트리거 및 아웃 트리거 보관 소켓
- 장비의 안전 보강을 위하여 안전지지대 설치, 부식이 없으면서 가볍고 튼튼한 알미늄 합금 소재로 구성
- 설치가 간편하고 센서와 라이트가 장착, 쉽게 조정할 수 있으며, 지지대 미설치시 자동 작동차단

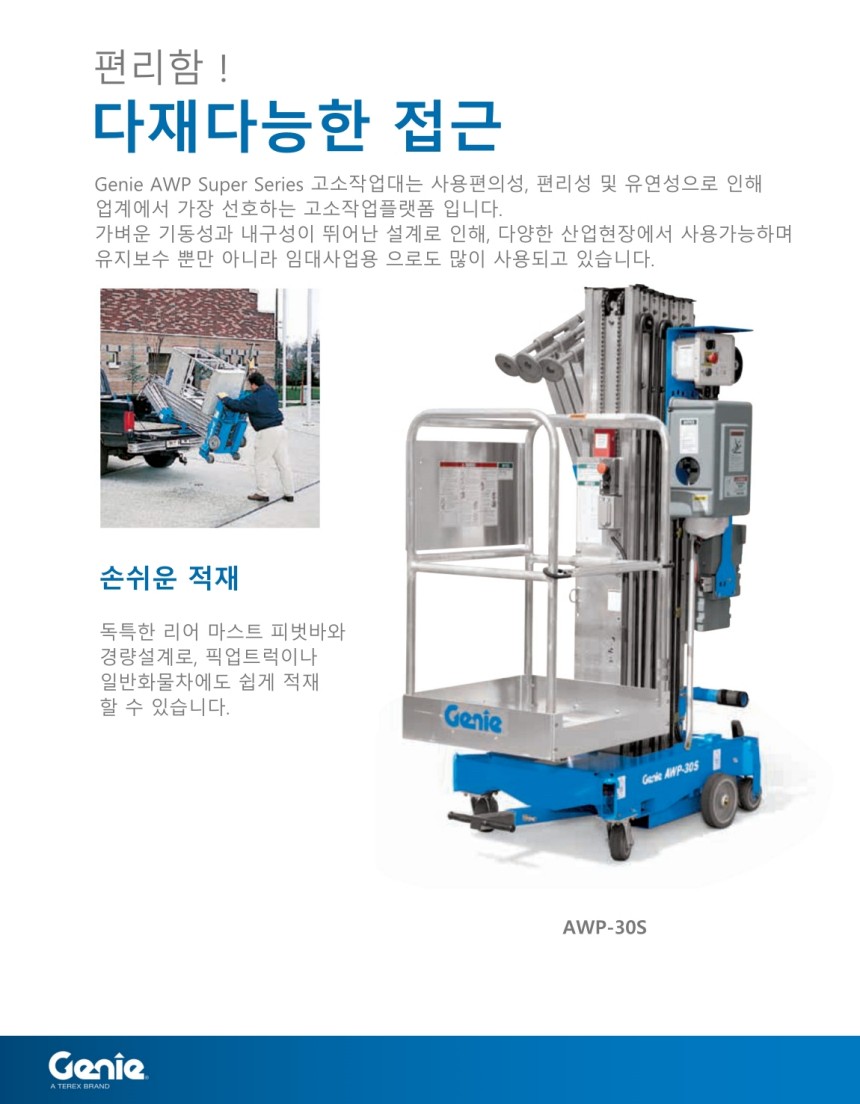

7. 로오더 : 성인 남자가 혼자 트럭에 상∙하차가 가능
8. LED 확인 등 : 전원연결 등 확인 가능
9. 비상 정지스위치 : 장비 작동 중 비상시 작동 정지 가능
10. 비상 하강밸브 : 플랫폼 또는 지상에서 비상시 장비를 강제로 하강
11. 옵션 - Super Straddle : 무대나 강당같은 장소의 객석같은 장애물 위로 리프트를 1M 올려 설치하는 장치
- 다양한 플랫폼 : 일반형, 좁은형 선택 가능 - 틸트백 프레임 : 기울임 장치로 필요시 선택 가능
- 전원(AC/DC), 외부작업 - 험준지형용(RT타입), 방폭형 등 선택 가능
* 기본기능
지게차를 이용하여 AWP를 운반하기 위한 포켓
지지대 보관소켓 : 운반/이동시 지지대를 보관할 수 있는 소켓
상차용 묶음고리
크레인 운반용고리
기계에 부착된 한국어 매뉴얼 : 작업자의 안전하고 올바른 사용을 위하여 작동방법과 안전수칙등을 설명하는 작동메뉴얼이 AWP의 요소요소에 읽어보기 편리하게 부착되어 있으며 모두 한국어로 표기어 있음

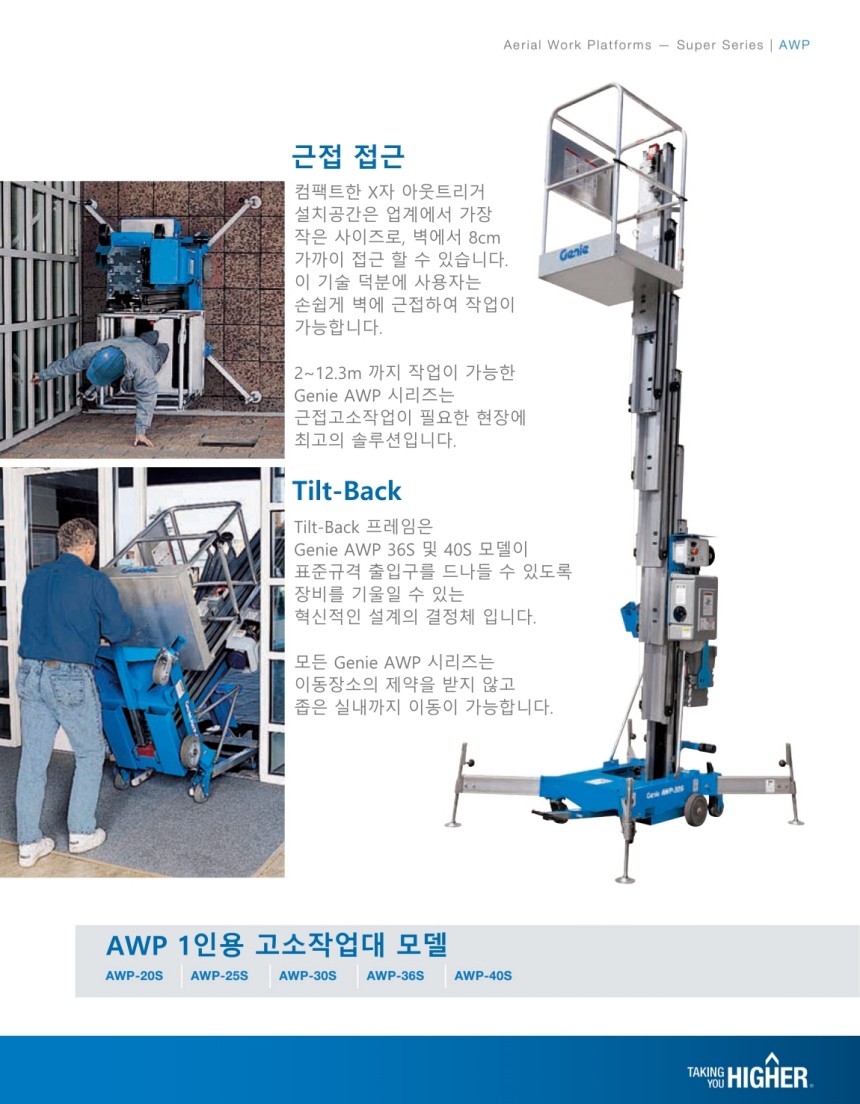

작은 벽면 접근 거리
지지대를 설치하더라도 벽면작업이 가능할 수 있도록 작업대와 벽과의 접근거리를 최소화하였다.
벽면접근거리: AWP-25S(8Cm), AWP-30S(12Cm)
공통사양
구분/모델 | AWP-20S | AWP-25S | AWP-30S | AWP-36S | AWP-40S |
---|

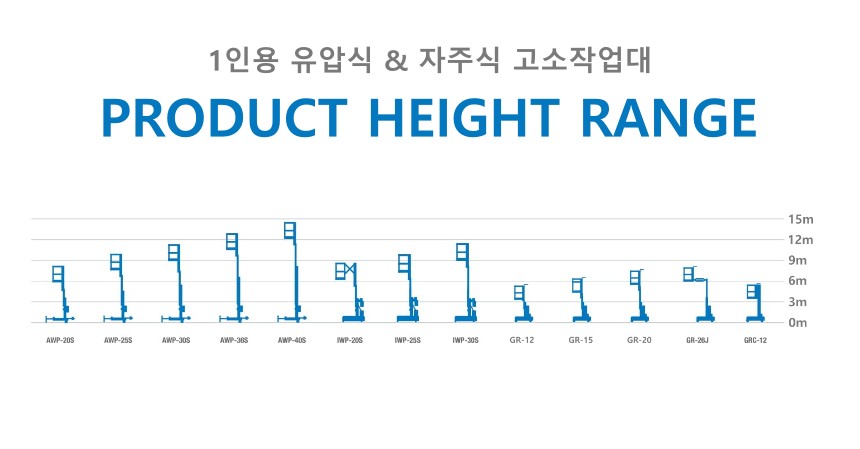

최대작업높이 | 8.12M | 9.57M | 11.0M | 13.1M | 14.29M |
---|
최대작업대높이 | 6.12M | 7.57M | 9.0M | 11.1M | 12.29M |
---|
최대적재중량 | 159kg | 136kg |
---|
전원 | AC 220V (기본) / DC 12V (옵션) |
---|
플랫폼크기 | 0.69 * 0.66 * 1.14m (L*W*H) |
---|
기본형베이스(Standard base)
구분/모델 | AWP-20S | AWP-25S | AWP-30S | AWP-36S | AWP-40S |
---|
제품중량(AC/DC) | 307/347kg | 330/371kg | 352/393kg | 472/502kg | 472/513kg |
---|
제품보관높이 | 198cm | 198cm | 198cm | 278cm | 278cm |
---|
기울임 높이 | - | - | - | 192cm | 198cm |
---|
길이/폭 | 124/74cm | 131/74cm | 135/74cm | 140/74cm | 142/74cm |
---|
설치 크기 | 155/135cm | 155/135cm | 175/155cm | 210/190cm | 226/206cm |
---|
기울임 길이 | - | - | - | 297cm | 297cm |
---|
벽과접근길이 | 15/33cm | 8/33cm | 13/43cm | 36/64cm | 38/71cm |
---|
비포장형 베이스(Rough terrain base)
구분/모델 | AWP-20S | AWP-25S | AWP-30S | AWP-35S | AWP-40S |
---|
제품중량(AC/DC) | 299/340kg | 315/354kg | 331/371kg | N/A | N/A |
---|
제품보관높이 | 201cm | 201cm | 201cm | N/A | N/A |
---|
길이/폭 | 160/76cm | 160/76cm | 160/76cm | N/A | N/A |
---|
설치크기 | 163/127cm | 163/127cm | 183/152cm | N/A | N/A |
---|
벽과접근길이 | 23/30cm | 15/30cm | 18/43cm | N/A | N/A |
---|
좁은형 베이스 (Narrow base)
구분/모델 | AWP-20S | AWP-25S | AWP-30S | AWP-35S | AWP-40S |
---|
제품중량(AC/DC) | 299/339kg | 315/355kg | 330/370kg | N/A | N/A |
---|
제품보관높이 | 201cm | 201cm | 201cm | N/A | N/A |
---|
길이/폭 | 160/56cm | 160/56cm | 160/56cm | N/A | N/A |
---|
설치크기 | 163/127cm | 163/127cm | 183/152cm | N/A | N/A |
---|
벽과접근길이 | 23/30cm | 15/30cm | 18/43cm | N/A | N/A |
---|
강당용 보조 작업 셋트 (SUPER STRADDLE)
보조작업셋트는 공구없이 AWPS와 조립되며 AWPS의 윤고(바퀴높이)를 1M 높일 수 있으며, 5도 경사로에서도 설치할 수 있다.
Super Straddle은 강당, 극장 등의 고정된 의자위의 작업은 물론 공장이나 자동차 정비센타 등의 고정된 장애물위에서도 사용 할 수 있다.
SUPER STRADDLE (보조작업셋트)의 사양
모 델 | AWP-20S | AWP-25S | AWP-30S | AWP-36S | AWP-40S |
높이(A) | (M) |
1.78 |
길이(B) | (M) |
2.77 ~ 3.25 |
폭(C) | (M) |
0.97 |
폭(아웃트리거포함) | (M) |
1.75 |
2.05 |
2.31 |
2.57 |
2.77 |
휠베이스(D) | (M) |
2.64 ~ 3.25 |
스트레들 접근거리(E) | (M) |
1.22 |
사다리 탑승높이(F) | (M) |
0.69 |
고정휠 높이(G) | (M) |
1.02 |
보관크기(LxWxD) | (M) |
2.03x0.94x0.64 |
