제품특징

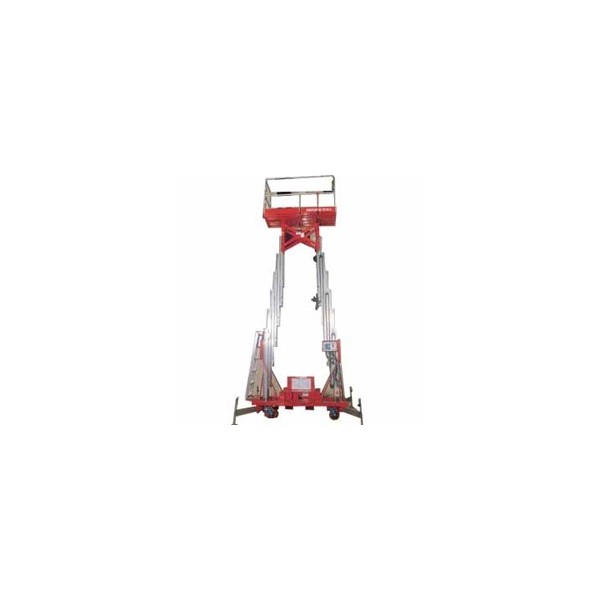

WS(Wide Stage) Series는 국내 최초로 개발된 포터블식 고소작업대 입니다.
고강도 알루미늄으로 제작되어 이동 및 설치가 간편하고, 보관 크기가 작기 때문에 일반 출입문 통과가 가능하며, 1인용 작업대와 자주식 작업대에 비해 안정감이 뛰어납니다.
1명이 설치와 작동을 쉽게 할 수 있으며, 작업대와 적재중량이 크기 때문에 2명의 작업자와 작업도구를 동시에 적재, 상승시켜 다양한 작업을 할 수 있습니다.
높이별로 구분되는 WS Series의 5가지 모델은 한국산업안전공단으로부터 S 마크 안전인증을 획득하였으며, S 마크 안전인증 기준에 의하여 생산됩니다.
- 단단한 기둥
- 작업대를 받쳐주는 기둥은 고강도 알루미늄 재질이고, 각각의 기둥을 끌어올리는 고장력의 체인은 20배 이상의 하중을 견딜 수 있습니다.
- 장력 조절이 가능하고 강도와 신뢰성이 높으며, 유지보수가 쉽습니다.
- 단단하고 내구력이 있는 베이스 : High-Load WS Series는 거친 건설현장에서도 견딜 수 있는 강철 베이스로 설계되었습니다.
- 일반 출입문을 통과할 수 있는 작은 이동크기
- 기계의 한쪽 끝에 기계를 쉽게 조향하고 끌 수 있는 핸들이 부착되어있고, 기계 이동용 바퀴는 우레탄 재질로 4개 모두 잠금장치가 있는 캐스터형 바퀴이기 때문에 좁은 공간에도 이동이 매우 편리합니다.
- 이동크기(높이 196cm * 폭80cm)가 작기 때문에 일반 출입문을 통과할 수 있습니다.
- 지상 조정판
- 지지대의 안전한 설치를 확인시켜 주는 지시등
- DC 모델에서 축전진의 축전량이 적음을 알려주는 밧데리 저전압 표시등
- 작업대 비상 하강버튼
- 무허가자의 사용을 방지하기 위한 키 스위치
- 작업대 조정판
- 조작하기 편리한 이중 작동 스위치
- 지상 조정판에서 전기를 공급받을 수 있는 콘센트가 있어서 작업대에서 전동공구를 사용할 수 있습니다.
- 작업대 비상 하강 기능 : AC/DC 모델 모두 전원 공급이 중단(단전, 축전지 방전)되어도 작업대와 지상 조정판에서 작업대를 하강시킬 수 있는 기능이 부착되어 있습니다.
- 동력선택
- AC동력 : 220V / 50-60Hz
- DC동력 : 축전지(24V)와 자동충전기
- 지지대 보관소켓 : 기계이동과 보관시 지지대를 보관하기 위한 소켓
- 다양한 방향의 지게차용 포켓 : 기계의 4측면 모두에 지게차 포크용 포켓이 있어서 지게차의 접근이 편리합니다.
- 작업대 출입용 사다리 : 접었다 폈다 할 수 있는 사다리는 작업대 출입을 안전하고, 편리하게 합니다.
- 윈치 상차고리 : 윈치가 있는 트럭에 상차시 와이어 로프를 걸 수 있는 고리
- 묶음고리 : 트럭 운반시 기계를 묶을 수 있는 고리
선택사양
- 작업대 공구통 : 작업시 사용되는 공구를 안전하고 편리하게 보관하기 위한 통
- 작업대 형광등통 : 형광등 교체시 작업대에서 형광등을 안전하고 편리하게 보관하기위한 통
- 작동경광등 및 하강경보기 : 기계가 작동될 때 항시 점등되는 경광등과 하강시 작업대 하부의 위험을 소리로 알리는 경보기
- 레이저 지시등 : 작업대에 부착되어, 레이저 불빛을 투사하여 작업대가 상승되어 도달될 작업위치를 알려주는 장치
인증서 및 인증기준
- 안전인증규칙 (한국산업안전공단 규칙 제284호)
- 산업용 기계설비의 전기부속장치 설치에 관한 기술기준 (KOSHA CODE E-11-98)
- 이동식 고소작업대 제작기준
- 안전기준 및 검사기준 (prEN 280)
- 유압시스템과 그 요소에 대한 안전기준 (EN 982)
- ※ HIGH-LOAD WS Series 모델은 생산자 제조물 배상책임법에 의한 보험에 가입되어 있으며, 모든 제품에 대하여 매년 재계약되며, 보험기간은 제품의 수명이 다할 때까지 적용됩니다.
제품사양
모델 | WS 4.8 | WS 6.2 | WS 7.7 | WS 9.1 | WS 10.4 | WS 11.7 | WS 12.7 |
---|
최대작업높이(M) | (M) | 6.5 | 8.0 | 9.4 | 10.8 | 12.1 | 13.5 | 14.5 |
---|
최대작업대높이 | (M) | 4.73 | 6.13 | 7.52 | 8.91 | 10.21 | 11.70 | 12.70 |
---|
최대적재중량 | (kg) | 340 | 340 | 340 | 340 | 272 | 272 | 272 |
---|
전 원 | . | AC 110V or 220V/DC 24V |
---|
A 설비높이 | (Cm) | 196 |
---|
C * D 길이/폭 | (Cm) | 208 * 80 |
---|
G 플랫폼높이 | (Cm) | 110 |
---|
E * F 플랫폼크기 | (Cm) | 70 * 186 |
---|
H * I 설치크기(Cm) | 실내용 | 231 * 145 | 231 * 145 | 231 * 145 | 248 * 173 | 248 * 173 | 269 * 209 | 284 * 235 |
---|
실외용 | 243 * 163 | 231 * 145 | 259 * 193 | 274 * 218 | 284 * 218 | 299 * 261 | - |
---|
L * M 벽과접근거리(Cm) | 실내용 | 23 * 38 | 23 * 38 | 23 * 38 | 31 * 52 | 31 * 52 | 42 * 70 | 48 * 82 |
---|
실외용 | 28 * 47 | 23 * 38 | 37 * 62 | 44 * 74 | 44 * 74 | 56 *96 | - |
---|
제품중량 | (kg) | 530 | 590 | 624 | 669 | 714 | 775 | 815 |
---|
- 위 사양은 수요자의 요구 또는 현장조건에 따라 제품크기의 변경이 가능합니다.
- 본 제품의 사양 및 디자인은 성능 개선을 위하여 예고없이 변경될 수 있습니다.
-
